臭氧小试装置参数

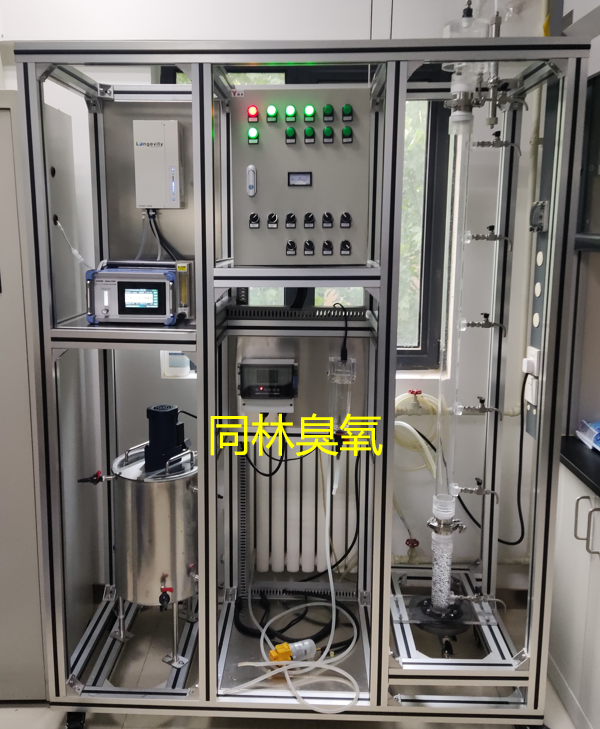

图片仅供参与

装置一：

1.臭氧发生器

★1.1臭氧产量≥4.5 g/h ；以氧气作为气源；臭氧浓度需十档以上精准可调；

1.2出气压力≤0.03Mpa ；设备功率≥120W；臭氧浓度：4~120 mg/L ；冷却方式为风冷 ；波动≤1%。

2.臭氧检测仪

▲2.1 规格：0~200 mg/L，显示分辨率≤0.01mg/L；

2.2 尺寸≤355*295*175mm；取样接口＞8*6mm；

2.3 ≥7寸触屏式操作；采用双光路紫外吸收法进行检测；输入气体流量＜1L/min；输入压力：＜0.1Mpa；可以在线实时显示臭氧浓度，并可以记录到U盘。

▲3. 原水箱：有效容积≥10L，设置出水口和搅拌，搅拌转速范围。

▲4. 臭氧反应器：有效容积≥500 mL；设置有催化氧化区和气水分离区，设置尾气排放和处理；

▲5. 尾气处理器：处理量≥10g/h

6.臭氧自警仪：量程：0~10ppm；分辨率≥0.01ppm；报警方式声光报警

▲7. 臭氧质量流量计：量程≥2 L/min，显示/控制臭氧流量；

8. 电源控制箱1套；集成铝合金架带滚轮；

★9. 配置：臭氧氧化催化一体化评价装置1套，液体进料泵2台；配套聚四氟管（φ6）50米；钛曝气头15个。

装置二

1、整机要求：本装置为成套装置，用于臭氧催化氧化实验，应提供配电、仪表、自控、管道阀门等设备运行和安全所必需的附件，同时满足现场防爆要求，整机可自动和手动操作。

2、电源条件：220V，50Hz；

3、臭氧产量：臭氧设备采用第八代HYE电晕放电臭氧发生技术，臭氧产量10g/h，臭氧浓度可调，风冷，臭氧浓度可达5%；

4、臭氧检测：可在线实时显示臭氧浓度，便携式，7寸屏操作，设备可自动校零，数据可存储导出到电脑，检测范围0-200mg/L，精度0.01mg/L；流量范围＜1L/min

5、反应装置：有机玻璃材质，有效容积: 1L， 使用钛金属曝气头，下进气，有卸料孔、易拆卸、气水混合区、排气口等；

6、设备材质：过流部件304不锈钢或以上，或PTFE；与臭氧接触部分的密封采用耐臭氧材料

7、气路控制：流量可调。使用气体流量计或同等可精确测量气体流量的仪表，气路带有止回阀，防水倒流。气路外接可采用快接口；

8、处理水量：处理水量可以满足1L/min，数字调速，可进水和臭氧水检测循环使用；

9、水路控制：微气泡产生装置设置原水箱（PE 或以上），容积10L，设置溢流口和排空口。带有阀门；

10、尾气处理：带臭氧尾气处理装置，处理能力足够，满足设备运行要求。

11、电路控制：机械控制箱可控制所有设备；

12、泄露检测：臭氧泄漏时，会自动声光报警，分辨率0.01ppm，检测范围0-10ppm；

13、整机要求体积小，一体化，框架带滚轮设计。维修维护方便，满足快速稳定产生微气泡的能力。
